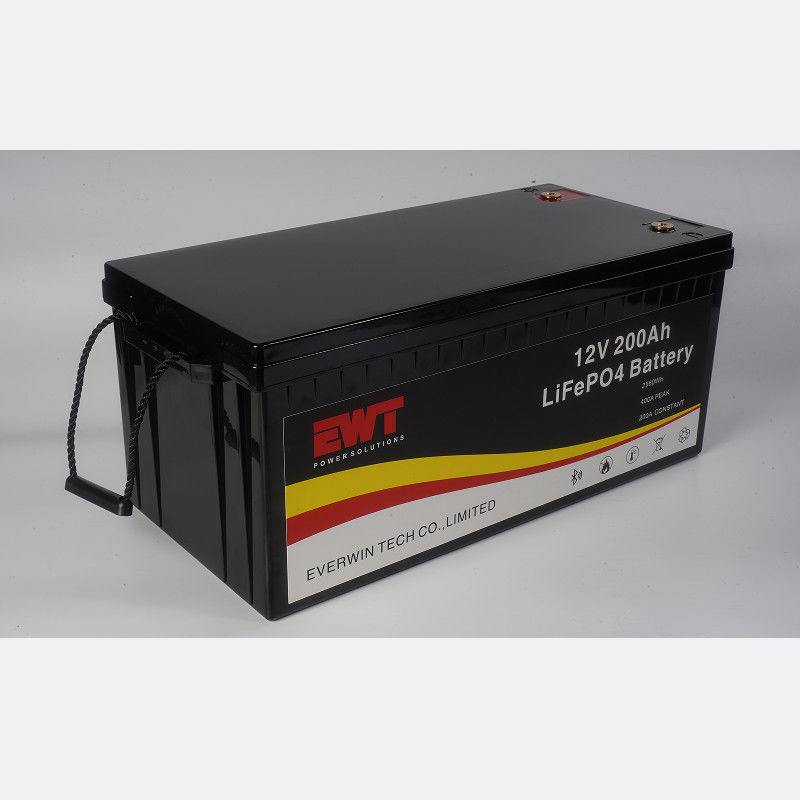

12V 200Ah 26650 32700 batteria al litio ferro fosfato batterie di stoccaggio dell'energia

12V 200Ah 26650 32700 batteria di stoccaggio dell'energia al litio ferro fosfato

Progettazione del circuito di ricarica delle batterie agli ioni di litio

In base alle caratteristiche strutturali delle batterie agli ioni di litio, la tensione massima di terminazione di ricarica dovrebbe essere di 4,2 V, che non può essere sovraccaricata,altrimenti la batteria verrà scartata a causa di troppi ioni di litio sull'elettrodo positivo. ha elevati requisiti di carica e scarica e può essere caricato con uno speciale caricabatterie a corrente costante e tensione costante.viene trasferito alla ricarica a tensione costante, e la ricarica deve essere interrotta quando la tensione costante della corrente di ricarica scende a meno di 100 mA.la sua corrente di ricarica può essere controllata tra 135 ~ 2025mA)La corrente di ricarica convenzionale può essere selezionata a circa 0,5 volte la capacità della batteria e il tempo di ricarica è di circa 2~3 ore.

A causa della struttura interna della batteria agli ioni di litio, non tutti gli ioni di litio possono muoversi verso l'elettrodo positivo durante la scarica,e una parte degli ioni di litio deve essere trattenuta all'elettrodo negativo per garantire che gli ioni di litio possano essere integrati senza intoppi nel canale durante la carica successivaAltrimenti, la durata della batteria viene ridotta di conseguenza.la tensione minima alla fine della scarica deve essere strettamente limitata, cioè la batteria agli ioni di litio non può essere sovraccaricata. La tensione di terminazione della scarica è di solito di 3,0 V/cella e la tensione minima non deve essere inferiore a 2,5 V/cella.La durata del tempo di scarica della batteria è correlata alla capacità della batteria e alla dimensione della corrente di scarica.

Principio del circuito di ricarica delle batterie agli ioni di litio

Principio: caricare la batteria ad una tensione costante per assicurarsi che non venga sovraccaricata.W1 e TL431 formano un circuito di regolazione della tensione regolabile con precisione, Q2, W2 e R2 formano un circuito regolabile di corrente costante, e Q3, R3, R4, R5 e LED sono circuiti di indicazione di carica.la corrente di carica diminuirà gradualmente, e la caduta di tensione sulla R4 diminuirà quando la batteria è completamente carica, in modo che Q3 sarà tagliato fuori, e il LED sarà spento, in modo da garantire che la batteria può essere sufficiente,Per favore, continua a caricare per 12 ore dopo che la luce dell' indicatore è spenta.. Quando si utilizza, si prega di installare un radiatore adatto per Q2 e Q3.
